ما هو تأثير التأريض غير الصحيح على Power Line SPD؟

ما هو تأثير التأريض غير الصحيح على Power Line SPD؟

باعتباري أحد موردي Power Line SPD، فقد شهدت بنفسي الدور الحاسم الذي يلعبه التأريض في أداء وطول عمر أجهزة الحماية من زيادة التيار (SPDs). تعتبر الكهرباء قوة هائلة، وعندما لا تتم إدارتها بشكل صحيح، فإنها يمكن أن تسبب أضرارًا كبيرة للأنظمة الكهربائية. في هذه المدونة، سوف أتعمق في تأثير التأريض غير الصحيح على أجهزة Power Line SPDs، ولماذا من الضروري القيام بذلك بشكل صحيح.

فهم SPDs لخط الطاقة والتأريض

قبل أن نناقش تأثير التأريض غير الصحيح، دعونا أولاً نفهم الأساسيات. إن أجهزة SPD الخاصة بخطوط الطاقة هي أجهزة مصممة لحماية الأنظمة الكهربائية من ارتفاع الجهد. يمكن أن تحدث هذه الزيادات لأسباب مختلفة، مثل الصواعق أو الأعطال الكهربائية أو التغيرات المفاجئة في الحمل الكهربائي. عند حدوث زيادة، يقوم SPD بتحويل التيار الزائد إلى الأرض، وبالتالي حماية المعدات المتصلة من التلف.

التأريض، من ناحية أخرى، هو عملية توصيل النظام الكهربائي بالأرض. إنه يوفر مسارًا منخفض المقاومة للتيار الكهربائي ليتدفق بأمان إلى الأرض في حالة حدوث خطأ أو زيادة. يعد نظام التأريض المناسب أمرًا ضروريًا للتشغيل الفعال لأجهزة SPD، لأنه يمكّنها من تفريغ الطاقة الفائضة بسرعة وكفاءة.

تأثير التأريض غير السليم على SPDs لخطوط الكهرباء

1. انخفاض كفاءة الحماية من زيادة التيار

أحد أهم تأثيرات التأريض غير الصحيح هو انخفاض كفاءة الحماية من زيادة التيار في SPD. عندما يكون التأريض غير كافٍ، قد لا يتمكن SPD من تحويل التيار المتصاعد الكامل إلى الأرض. وبدلاً من ذلك، قد يتدفق بعض التيار الزائد مرة أخرى إلى النظام الكهربائي، مما قد يتسبب في تلف المعدات الحساسة. على سبيل المثال، في مبنى به نظام كهربائي مؤرض بشكل سيئ، قد لا يتم تبديد التدفق الناتج عن البرق بشكل كامل بواسطة SPD. يمكن أن يؤدي ذلك إلى ارتفاع الجهد الكهربائي في الشبكة الكهربائية، مما قد يؤدي إلى احتراق المكونات الإلكترونية في أجهزة الكمبيوتر والخوادم وغيرها من المعدات.

2. الفشل المبكر لـ SPDs

يمكن أن يؤدي التأريض غير الصحيح أيضًا إلى فشل مبكر في أجهزة SPD الخاصة بخط الطاقة. عندما يكون جهاز SPD غير قادر على نقل الطاقة المفاجئة إلى الأرض بشكل فعال، فإنه يتعرض لضغوط ودرجات حرارة أعلى. مع مرور الوقت، يمكن أن يتسبب ذلك في تحلل المكونات الداخلية لـ SPD، مثل مقاومات أكسيد المعدن (MOVs). تعد MOVs المكونات الرئيسية في SPDs التي تغير مقاومتها اعتمادًا على الجهد الكهربي عبرها. يمكن أن يؤدي الضغط المفرط الناتج عن سوء التأريض إلى تعطل MOVs، مما يجعل SPD عديم الفائدة. ولا يؤدي هذا إلى تكاليف إضافية لاستبدال SPD فحسب، بل يترك النظام الكهربائي أيضًا عرضة للزيادات المستقبلية.

3. زيادة خطر الحرائق الكهربائية

من النتائج الخطيرة الأخرى للتأريض غير السليم زيادة خطر الحرائق الكهربائية. عندما يحدث ارتفاع مفاجئ ولا يتمكن SPD من نقل التيار الزائد إلى الأرض، يمكن أن تصبح الأسلاك الكهربائية ساخنة للغاية. يمكن للحرارة المتولدة أن تذيب المادة العازلة حول الأسلاك، مما يؤدي إلى حدوث دائرة كهربائية قصيرة. يمكن أن يؤدي قصر الدائرة الكهربائية إلى ظهور شرارات يمكن أن تشعل المواد القريبة القابلة للاشتعال، مما يؤدي إلى نشوب حريق. يمكن أن تسبب الحرائق الكهربائية أضرارًا جسيمة في الممتلكات وتشكل تهديدًا كبيرًا لحياة الإنسان.

4. التنسيق غير الفعال في نظام الحماية

في النظام الكهربائي المعقد، يمكن تركيب أجهزة SPD متعددة على مستويات مختلفة لتوفير حماية شاملة من زيادة التيار. يعد التأريض الصحيح أمرًا ضروريًا للتنسيق الفعال بين أجهزة SPD هذه. عندما لا يتم تأريض أحد أجهزة SPD بشكل صحيح، فإنه يمكن أن يعطل آلية الحماية الشاملة. على سبيل المثال، إذا لم يتم تأريض SPD للوحة الرئيسية وSPD للدائرة الفرعية بشكل صحيح، فقد لا يتمكنان من توزيع تيار التيار بشكل صحيح. يمكن أن يؤدي هذا إلى حالات يتم فيها تحميل أحد أجهزة SPD بشكل زائد بينما لا يتم استخدام الآخرين بشكل كافٍ، مما يقلل من الفعالية الإجمالية لنظام الحماية من زيادة التيار.

ضمان التأريض المناسب لخطوط الطاقة SPDs

للتخفيف من المخاطر المرتبطة بالتأريض غير الصحيح، من الضروري اتباع بعض أفضل الممارسات. أولاً، يجب تركيب نظام إلكترود تأريض مناسب. يتضمن ذلك عادةً قضبان التأريض المدفوعة في الأرض، والتي يجب أن تكون ذات طول وقطر مناسبين، ويجب تركيبها على العمق الصحيح. يجب أن يكون لنظام قطب التأريض اتصال منخفض المقاومة بالنظام الكهربائي، وعادةً ما يكون ذلك أقل من قيمة محددة (على سبيل المثال، 25 أوم في بعض المعايير).

ثانيًا، يجب أن تكون التوصيلات بين SPD ونظام التأريض آمنة وذات مقاومة منخفضة. أي وصلات مفكوكة أو متآكلة يمكن أن تزيد من المقاومة، مما يجعل التأريض غير فعال. ويجب إجراء عمليات تفتيش منتظمة لهذه التوصيلات للتأكد من سلامتها.

وأخيرًا، من المهم الالتزام بالقوانين والمعايير الكهربائية ذات الصلة. تم تصميم هذه الرموز لضمان سلامة وموثوقية الأنظمة الكهربائية، بما في ذلك التأريض المناسب لأجهزة SPD. باتباع القواعد، يمكنك تقليل فرص التأريض غير الصحيح والمخاطر المرتبطة به.

عروض منتجاتنا للحماية الآمنة من زيادة التيار

باعتبارنا أحد موردي Power Line SPD، فإننا نقدم مجموعة واسعة من المنتجات المصممة لتوفير حماية موثوقة من زيادة التيار. ملكنا1000 فولت تيار مستمر SPDتم تصميمه خصيصًا للأنظمة الكهربائية التي تعمل بالتيار المستمر، مما يوفر حماية ممتازة ضد ارتفاع الجهد. وهي مجهزة بأجهزة MOV عالية الجودة يمكنها الاستجابة بسرعة للزيادات المفاجئة وتحويل التيار الزائد إلى الأرض.

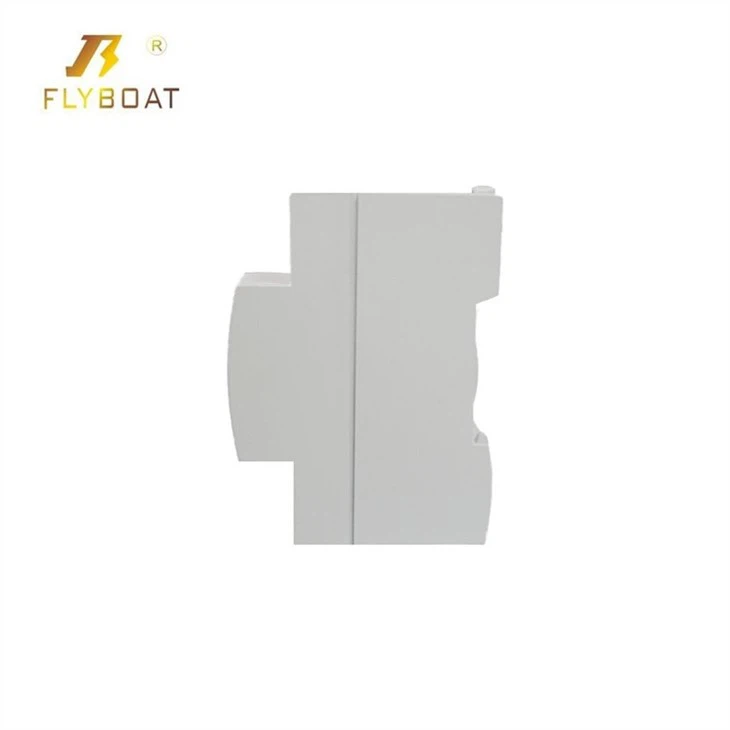

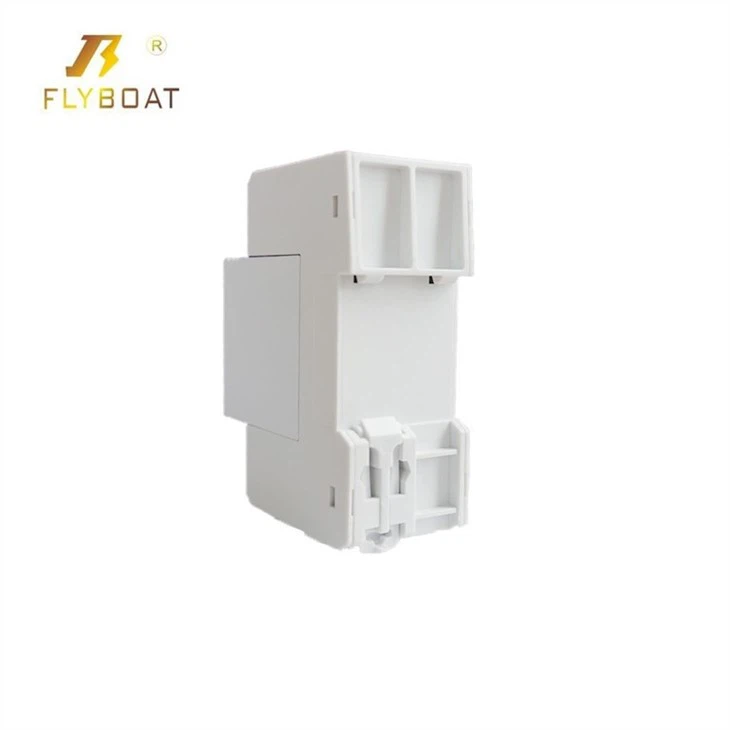

لأنظمة الطاقة الشمسية، لديناالنظام الشمسي 1000 فولتتعتبر أجهزة SPD مثالية. أنظمة الطاقة الشمسية معرضة بشكل خاص للزيادات المفاجئة، خاصة الناتجة عن ضربات البرق. تم تصميم أجهزة SPD الخاصة بالأنظمة الشمسية الخاصة بنا لتعمل بكفاءة في بيئة التيار المستمر للألواح الشمسية ويمكنها حماية تركيب الطاقة الشمسية بالكامل بشكل فعال.

بالإضافة إلى ذلك، لديناDC MOV للنظام الكهروضوئييعد مكونًا رئيسيًا في توفير الحماية من زيادة التيار للأنظمة الكهروضوئية. تم تحسين MOVs هذه لتلبية المتطلبات الفريدة للأنظمة الكهروضوئية، مما يضمن أداء موثوقًا وطويل الأمد.

تواصل معنا للمشتريات

إذا كنت في حاجة إلى أجهزة SPD لخط الطاقة عالية الجودة وترغب في ضمان التأريض المناسب لأنظمتك الكهربائية، فنحن هنا لمساعدتك. يمكن لفريق الخبراء لدينا أن يقدم لك المشورة المهنية بشأن اختيار المنتج والتركيب وحلول التأريض.

لا تترك أنظمتك الكهربائية عرضة للزيادات المفاجئة. اتصل بنا اليوم لمناقشة احتياجات الشراء الخاصة بك واتخاذ الخطوة الأولى نحو بنية تحتية كهربائية أكثر أمانًا وموثوقية.

مراجع

• IEEE Standard 1100™-2012، "الممارسة الموصى بها من IEEE لتشغيل وتأريض المعدات الإلكترونية (كتاب الزمرد)".
• IEC 61643 - 11:2011، "أجهزة الحماية من زيادة الجهد المنخفض - الجزء 11: أجهزة الحماية من زيادة الجهد المتصلة بأنظمة الطاقة ذات الجهد المنخفض - المتطلبات وطرق الاختبار".
• UL 1449، "أجهزة الحماية من زيادة التيار".
